华为路由器ipsecVPN配置方法

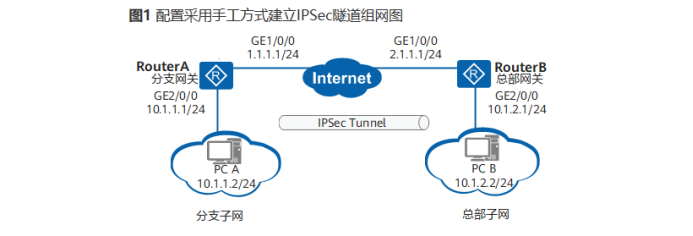

前言；企业希望对分支子网与总部子网之间相互访问的安全的连接。分支与总部通过公网建立通信，可以在分支网关与总部网关之间建立一个IPSec隧道来实施安全保护。由于维护网关较少，可以考虑采用手工方式建立IPSec隧道或是IKE自动协商模式
- 手动模式
RouterA的配置
#
sysname RouterA
#
acl number 3101 //配置ACL 3101，匹配从分支子网到总部子网的流量
rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
#
ipsec proposal tran1 //配置IPSec安全提议
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-128
#
ipsec policy map1 10 manual //配置手动方式安全策略
security acl 3101
proposal tran1
tunnel local 1.1.1.1
tunnel remote 2.1.1.1
sa spi inbound esp 54321
sa string-key inbound esp cipher %^%#JvZxR2g8c;a9~FPN~n’$7`DEV&=G(=Et02P/%\*!%^%# //配置入方向SA的认证密钥为huawei
sa spi outbound esp 12345
sa string-key outbound esp cipher %^%#K{JG:rWVHPMnf;5\|,GW(Luq’qi8BT4nOj%5W5=)%^%# //配置出方向SA的认证密钥为huawei
#
interface GigabitEthernet1/0/0
ip address 1.1.1.1 255.255.255.0
ipsec policy map1
#
interface GigabitEthernet2/0/0
ip address 10.1.1.1 255.255.255.0
#
ip route-static 2.1.1.0 255.255.255.0 1.1.1.2 //配置一条目的地址是总部外网出口的静态路由
ip route-static 10.1.2.0 255.255.255.0 1.1.1.2 //配置一条目的地址是总部内网的静态路由
RouterB的配置
#
sysname RouterB
#
acl number 3101 //配置ACL 3101，匹配从总部子网到分支子网的流量
rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
#
ipsec proposal tran1 //配置IPSec安全提议
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-128
#
ipsec policy use1 10 manual //配置手动方式安全策略
security acl 3101
proposal tran1
tunnel local 2.1.1.1
tunnel remote 1.1.1.1
sa spi inbound esp 12345
sa string-key inbound esp cipher %^%#IRFGEiFPJ1$&a’Qy,L*XQL_+*Grq-=yMb}ULZdS6%^%# //配置入方向SA的认证密钥为huawei
sa spi outbound esp 54321
sa string-key outbound esp cipher %^%#(3fr1!&6O=)!GN#~{)n,2fq>4#4+%;lMTs5(]:c)%^%# //配置出方向SA的认证密钥为huawei
#
interface GigabitEthernet1/0/0
ip address 2.1.1.1 255.255.255.0
ipsec policy use1
#
interface GigabitEthernet2/0/0
ip address 10.1.2.1 255.255.255.0
#
ip route-static 1.1.1.0 255.255.255.0 2.1.1.2 //配置一条目的地址是分支外网出口的静态路由
ip route-static 10.1.1.0 255.255.255.0 2.1.1.2 //配置一条目的地址是分支内网的静态路由
#
return
……注意使用高级ACL精准配置，如先被nat outbound的流量是不会被匹配上的
如：
acl number 3999
rule 5 deny ip source 10.0.0.0 0.0.1.255 destination 10.2.12.0 0.0.1.255 //匹配目标内网地址到分支内网地址流量不被nat转换，其余流量做nat转换，出口地址应用此nat outbound 3999
rule 100 permit ip
3.验证配置结果
RouterA和RouterB上执行display ipsec sa命令，可以查看IPSec隧道上配置的信息。
RouterA和RouterB上查看匹配的ACL是否有流量信息display acl al
RouterA和RouterB上查看匹配的目标网段路由出口是否一致display ip routing-table x.x.x.x

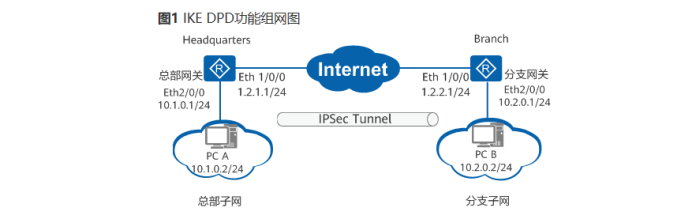

- IKE动态协商模式
Headquarters的配置
#
sysname Headquarters
#
acl number 3000 //配置ACL 3000，匹配从总部子网到分支子网的流量
rule 0 permit ip source 10.1.0.0 0.0.0.255 destination 10.2.0.0 0.0.0.255
#
ipsec proposal def //配置IPSec提议
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-192
#
ike proposal 5 //配置IKE提议
encryption-algorithm aes-cbc-128 //V200R008及之后的版本，aes-cbc-128参数修改为aes-128
dh group14
authentication-algorithm sha2-256
#
ike peer Center v1 //配置IKE对等体及其使用的协议时，不同的软件版本间的配置有差异：V200R008之前的版本命令为ike peer peer-name [ v1 | v2 ]。V200R008及之后的版本命令为ike peer peer-name和version { 1 | 2 }，如果对等体IKEv1和IKEv2版本同时启用，设备发起协商时会使用IKEv2协议，响应协商时则同时支持IKEv1协议和IKEv2协议。自V200R008版本到V200R021版本，缺省情况下，对等体IKEv1和IKEv2同时启用。如果设备需要使用IKEv1协议，则可以执行命令undo version 2；V200R021及之后版本，缺省情况下，启用对等体IKEv2版本。如果设备需要使用IKEv1协议，需要先执行命令version 1，再执行命令undo version 2。
pre-shared-key cipher %^%#JvZxR2g8c;a9~FPN~n’$7`DEV&=G(=Et02P/%\*!%^%# //配置预共享密钥认证字为“huawei”，以密文显示，该命令在V2R3C00以前的版本中为“pre-shared-key huawei”，以明文显示
remote-address 1.2.2.1 //配置对端IP地址
dpd type on-demand //配置DPD检测模式为根据需要进行检测
ike-proposal 5
#
ipsec policy center 1 isakmp //配置IPSec策略
security acl 3000
ike-peer Center
proposal def
#
interface Ethernet1/0/0
ip address 1.2.1.1 255.255.255.0
ipsec policy center
#
interface Ethernet2/0/0
ip address 10.1.0.1 255.255.255.0
#
ip route-static 1.2.2.0 255.255.255.0 1.2.1.2 //配置一条目的地址是Branch外网出口的静态路由
ip route-static 10.2.0.0 255.255.255.0 1.2.1.2 //配置一条目的地址是Branch内网的静态路由
#
return
Branch的配置
#
sysname Branch
#
acl number 3000 //配置ACL 3000，匹配从分支子网到总部子网的流量
rule 0 permit ip source 10.2.0.0 0.0.0.255 destination 10.1.0.0 0.0.0.255
#
ipsec proposal def //配置IPSec提议
esp authentication-algorithm sha2-256
esp encryption-algorithm aes-192
#
ike proposal 5 //配置IKE提议
encryption-algorithm aes-cbc-128 //V200R008及之后的版本，aes-cbc-128参数修改为aes-128
dh group14
authentication-algorithm sha2-256
#
ike peer Branch v1 //配置IKE对等体及其使用的协议时，不同的软件版本间的配置有差异：V200R008之前的版本命令为ike peer peer-name [ v1 | v2 ]。V200R008及之后的版本命令为ike peer peer-name和version { 1 | 2 }，如果对等体IKEv1和IKEv2版本同时启用，设备发起协商时会使用IKEv2协议，响应协商时则同时支持IKEv1协议和IKEv2协议。自V200R008版本到V200R021版本，缺省情况下，对等体IKEv1和IKEv2同时启用。如果设备需要使用IKEv1协议，则可以执行命令undo version 2；V200R021及之后版本，缺省情况下，启用对等体IKEv2版本。如果设备需要使用IKEv1协议，需要先执行命令version 1，再执行命令undo version 2。
pre-shared-key cipher %^%#K{JG:rWVHPMnf;5\|,GW(Luq’qi8BT4nOj%5W5=)%^%# //配置预共享密钥认证字为“huawei”，以密文显示，该命令在V2R3C00以前的版本中为“pre-shared-key huawei”，以明文显示
remote-address 1.2.1.1 //配置对端IP地址
dpd type on-demand //配置DPD检测模式为根据需要进行检测
ike-proposal 5
#
ipsec policy branch 1 isakmp //配置IPSec策略
security acl 3000
ike-peer Branch
proposal def
#
interface Ethernet1/0/0
ip address 1.2.2.1 255.255.255.0
ipsec policy branch
#
interface Ethernet2/0/0
ip address 10.2.0.1 255.255.255.0
#
ip route-static 1.2.1.0 255.255.255.0 1.2.2.2 //配置一条目的地址是Headquarters外网出口的静态路由
ip route-static 10.1.0.0 255.255.255.0 1.2.2.2 //配置一条目的地址是Headquarters内网的静态路由
#
return
……注意使用高级ACL精准配置，如先被nat outbound的流量是不会被匹配上的
如：
acl number 3999
rule 5 deny ip source 10.0.0.0 0.0.1.255 destination 10.2.12.0 0.0.1.255 //匹配目标内网地址到分支内网地址流量不被nat转换，其余流量做nat转换，出口地址应用此nat outbound 3999
rule 100 permit ip
3.验证配置结果
RouterA和RouterB上执行display ipsec sa命令，可以查看IPSec隧道上配置的信息。
RouterA和RouterB上查看匹配的ACL是否有流量信息display acl al
RouterA和RouterB上查看匹配的目标网段路由出口是否一致display ip routing-table x.x.x.x
